小编：使用图形表示来支持我们的数学检查，阶梯式步骤介绍信号光谱频率的织布机调制器如何转换。本文的参与

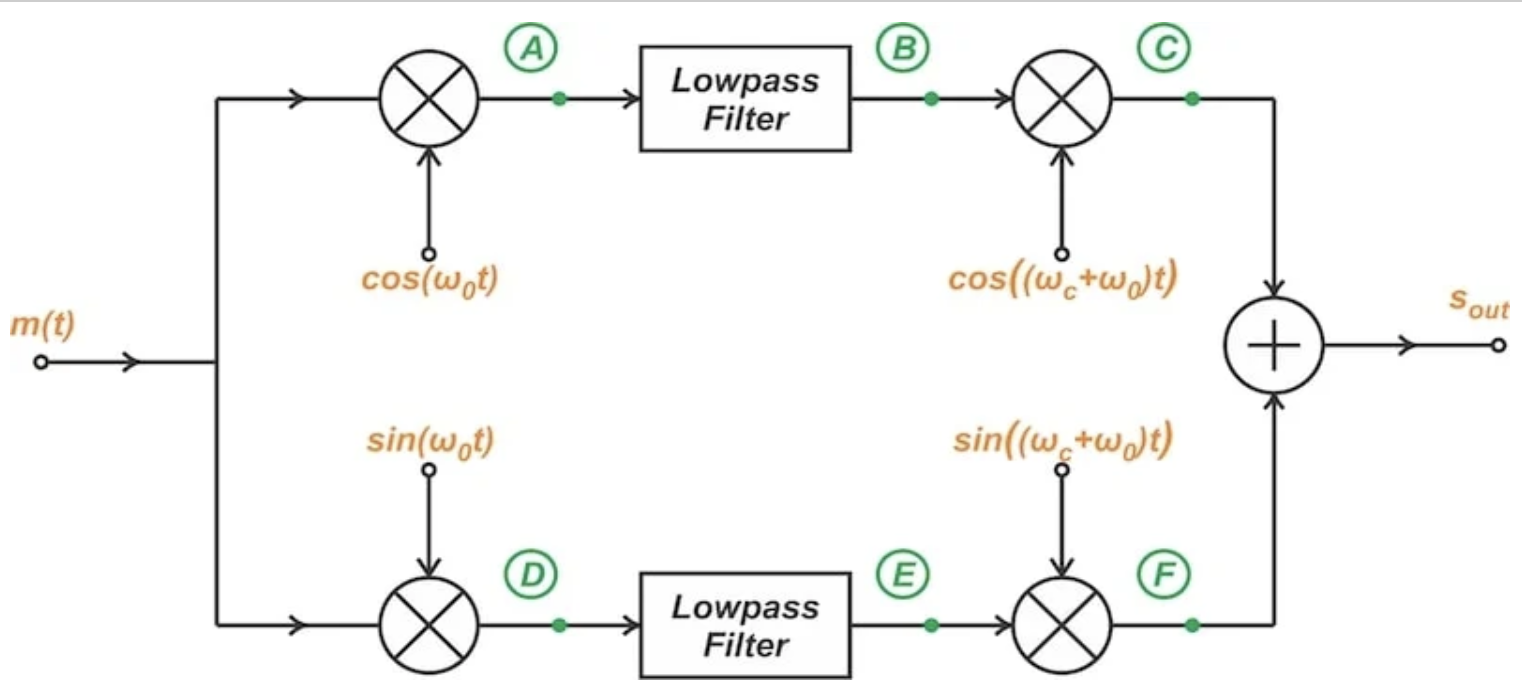

使用图形表示来支持我们的数学检查，阶梯式步骤介绍信号光谱频率的织布机调制器如何转换。本文指出：与传统振幅（AM）调制相比，单层（SSB）模块具有明显的带宽和功率节省。在本系列中，我们将讨论开发SSB信号的三种方法。在引言的以下内容中，这些方法为：滤波器方法。相位方法。编织法。上一篇文章解释了使用频率消息信号的基本原理的编织方法。正如我们了解到的那样，Weaver调制器不需要在过滤过程中使用的尖锐的带通滤波器，也不需要相位技术中的确切相位变速杆，因此它对上述三个选项最为实用。图1显示了编织器调制器电路图。在本文中，我们将通过检查如何更改任何输入频谱来探索电路DES在上图中标记-F。节点A至C中表示信号的上路径；节点D到C可以在较低的信号路径上找到。我们将通过合并路径的上和下部频谱来回顾产生的输出频谱。图2显示了我们的频谱。让我们首先检查向上路径，该路径混合了余弦 - putum -putum信号。使用Euler公式，Kosine项可以表示为：在Weaver方法中，第一对乘数将消息信号与振荡器混合，其频率（F 0）位于scopeof message信号频率的中间。由于消息信号占据带宽b，因此我们有f 0 = b/2。因此，第一个乘数产生了两个信号：一个频谱向上移动f 0，另一个频谱向下移动相同的量。在这两种情况下，信号幅度都被分配。图3（b）显示了乘数的输出频谱（电路图中的节点A）。为了使分析更容易，u的惊人要素pard和向下是通过颜色区分的：绿色表示向下，蓝色表示向上。图3两半的垂直轴都标记了re {。}，表明这些光谱成分对应于信号谱的真实部分。与Weaver调制器下的路径中使用的混合器不同，输入和节点A之间的混合过程不会转换突尼斯，该部分的投入信号的一部分是猜测 - 部分。从节点A中，信号通过B/2截止频率的低通滤波器通过。图4显示了滤波器输出（节点B）处的光谱。然后将低通滤波器的输出信号输入到第二个乘法器中，在第二个乘法器中，它与f c+f 0 = f c+b/2频率的余弦波混合。与我们在第一个乘数中看到的相似，上路径的第二个乘数将光谱转换为±（f c+ b/2），并将振幅乘以附加因子0.5，从而产生与TH相关的一般缩放系数0.25E输入频谱。图5（d）显示了第二个乘数（节点C）的输出光谱。通常，图5显示了来自付费路径的信号光谱如何通过。在大多数Aspeto中，下部路径的下部路径与上路相似。不同之处在于，它将输入与电影波混合在一起，引入了90度相移。使用Euler公式，合成操作可以写入：Upshift Spectrum乘以因子1/（2）= –0.5，而降档零件则受到缩放系数-1/（2）= 0.5。投机单元的存在意味着输入光谱的真实部分已转换为第一倍增器（节点d）的输出的投机。结果是图6（b）所示的频谱。请注意，垂直轴从re {。}变为im {。}，表明该图显示了频谱一部分的猜测。接下来，一个截止频率为b/2的低通滤波器将消除所有频率组件Ex抓住它的通带。图7显示了滤镜的光谱。最后，较低路径上的第二个乘数会翻译光谱±（f c+ f 0）=±（f c+ b/2）。由于正弦函数的繁殖，向上和向下转移的幅度成分分别为-0.5和+0.5倍。但是，由于垂直轴旁边的im {。}的象征，应用于第二个乘数（图7）已应用于第二个乘数（图7）。因此，向上和下降的偏移组件分别为-0.5×= 0.5和+0.5×= –0.5倍。这意味着将部分转换回实际部分的投机，如图8所示。图9显示了下面路径上所有节点的频谱。我们通过合并节点C和F来获得theOutput频谱，代表输出上下路径的s。这些频谱可以在图5（d）和图9（d）中找到。但是，为了帮助我们更容易地可视化，图10重新产生了频谱和最终输出频谱。我们将看到上侧带将出现在输出中。下部边带拆除了。图11总结了我们的Weaver调制器评论。它显示了所有节点的信号频谱，包括电路的输入和输出。有些具有-set的方法选择一种略有不同的方法来表示与下路相关的光谱成分。而不是使用re {。}和im {。图12使用此方法在较低路径上显示节点D，E和F的频谱。为了完整，Gaglet我们简要介绍了此表示，以证明我们的审查。由于输入m（t）与电影波混合，因此图12（b）中的升级光谱部分的缩放系数为1/2。图12（b）中降档光谱的一部分经历-1/2的缩放系数。低通菲尔特ER消除上述B/2组件而不会改变缩放系数，从而导致图12（c）中的频谱。最后，较低路径上的第二个混合器在图12（c）中将向上物质乘以1/2，然后将向下部分乘以-1/2。由于图12（c）中的绿色物质已经具有-1/2缩放系数，因此图12（d）中的向上和向下拷贝具有一般缩放系数（-1/2）×（1/2）= 1/4 = 1/4和（-1/2）×（-1/2）×（-1/2）= -1/4。同样，图12（c）中的蓝色服装已经具有1/2级别的因子。因此，该物质的上升副本将具有（1/2）×（1/2）= –1/4和（1/2）×（–1/2）= 1/4的一般缩放系数。将图12（d）与图11进行比较，我们看到该结果与我们先前的评论一致。在本系列的上一篇文章中，我们通过考虑单个频率消息信号的概念并应用复杂的基带表示形式来描述Weaver方法的基础。在这个文章中E，我们使用不合道的频率频谱探索调制器的操作。我希望讨论的结合能够帮助您对在SSB福利巡回赛中的工作有很好的了解。本文还代表了关于RF系统中有关振幅调制的15部分系列的后半部分。下面提供了本系列中所有文章的完整主义者。
